Sens de montage d'un joint de vidange en cuivre : le guide complet
Table des matières
Vous êtes allongé sous votre véhicule, clé à molette en main, le carter est ouvert et l'huile usagée a fini de couler. Au moment de replacer le bouchon, un doute technique survient. Pour mieux diagnostiquer les pannes courantes, chaque détail compte, même le plus infime. De quel côté poser ce petit disque brillant ? Déterminer le bon sens de montage joint de vidange en cuivre semble dérisoire, pourtant une erreur d'orientation peut transformer votre garage en marée noire ou endommager irrémédiablement votre carter. En 2026, avec des carters d'huile souvent conçus en aluminium plus fragile, la précision est vitale pour garantir l'étanchéité du bouchon de carter. J'ai vu trop de débutants serrer comme des sourds un joint monté à l'envers, provoquant des dégâts coûteux. Nous allons voir ensemble comment identifier la face d'appui et pourquoi ce détail garantit la longévité de votre bloc moteur.
Les infos à retenir
-
🔍 Distinguez votre joint : le modèle à écrasement possède une face lisse et une face repliée, contrairement au joint plat.
-
⚙️ Appliquez la règle d'or : placez impérativement la face lisse contre le carter et la face fendue contre le bouchon.
-
🔧 Préservez votre moteur : un montage correct évite le serrage excessif et la destruction du filetage des carters modernes.
Anatomie d'un joint : Plat, bombé ou à écrasement ?
Avant de définir l'orientation, il est crucial de comprendre la pièce que vous manipulez. Tous les joints ne se valent pas et ne s'installent pas de la même manière. Le marché propose principalement deux variantes : le joint en cuivre massif et le joint à écrasement. Le premier est plat et symétrique ; il n'a techniquement pas de sens de pose. Cependant, le modèle qui suscite le plus d'interrogations est le joint à écrasement, aussi appelé joint creux ou joint à lèvre. Ce dernier possède une section en 'U' repliée sur elle-même. C'est lui qui piège souvent les mécaniciens amateurs car ses deux faces sont visuellement distinctes. En pratique, ce composant agit comme un ressort compressible conçu pour épouser les micro-imperfections des surfaces métalliques.
Pourquoi le cuivre se déforme-t-il ?
Contrairement à une simple rondelle en acier, le cuivre est utilisé pour sa ductilité et sa malléabilité. Lors du serrage, le métal subit une déformation plastique irréversible. Cette réaction mécanique crée une barrière hermétique contre la pression d'huile, qui peut être importante lorsque le moteur est chaud. Choisir le bon joint de carter plat ou bombé est donc la première étape pour garantir une étanchéité parfaite.
La méthode infaillible pour le sens de montage joint de vidange en cuivre
Pour ne plus jamais hésiter, il faut visualiser la mécanique des forces lors du serrage. La partie la plus 'complexe' du joint (celle avec la soudure ou le pli) doit faire face à l'élément mobile, c'est-à-dire le bouchon. Voici la procédure standardisée par les experts : sur un joint à écrasement, vous identifierez une face parfaitement lisse et une face présentant une fente ou un bourrelet de repli.

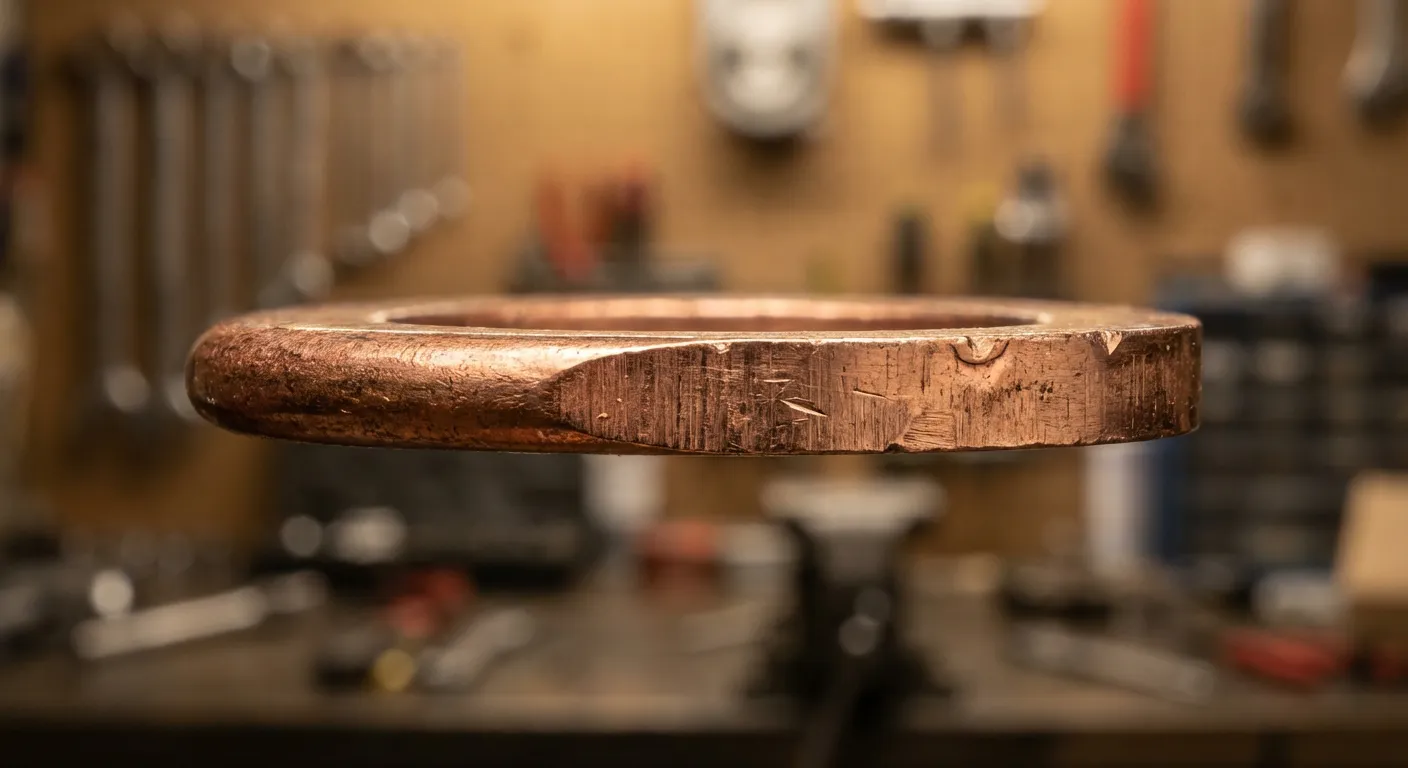

Anatomie et sens de pose du joint cuivre
Face lisse contre le carter moteur
La règle technique impérative est de placer la face lisse contre le carter d'huile. Cette surface du moteur est fixe et rectifiée. En y apposant la face plane du joint, vous assurez une assise stable et maximisez la surface de contact étanche directement sur le bloc.
Face fendue contre le bouchon
La face fendue (le côté où le cuivre est replié) doit être positionnée contre la tête du bouchon de vidange. La raison est tribologique : la rotation du bouchon lors du vissage génère une friction circulaire. Si vous placiez le repli contre le carter (fixe), le mouvement rotatif du bouchon sur la face lisse pourrait ne pas écraser le joint uniformément. À l'inverse, en mettant le repli côté bouchon, la tête de la vis 'écrase' le pli sans risque d'accrocher ou d'ouvrir le joint, garantissant que le joint s'expanse correctement pour sceller l'orifice.
Les risques critiques d'un mauvais montage sur moteurs modernes
Pourquoi insister autant sur ce détail ? En 2026, la chasse au poids a conduit les constructeurs à affiner les parois des carters d'huile, souvent en alliage d'aluminium. Une erreur de sens de montage joint de vidange en cuivre a des conséquences en cascade.
Le piège du sur-serrage
Si le joint est monté à l'envers, l'étanchéité initiale est compromise. Le réflexe naturel, mais destructeur, est de serrer plus fort pour compenser le suintement. C'est l'erreur fatale. Un serrage excessif sur un joint mal positionné entraîne souvent la destruction du filetage du carter (foirage). Réparer un filetage nécessite la pose d'un filet rapporté (type Helicoil), une opération coûtant environ 150 à 200 euros, alors qu'un joint neuf coûte quelques centimes.
Respecter le couple de serrage bouchon de vidange
Pour éviter fuite huile moteur et casse mécanique, l'utilisation d'une clé dynamométrique est vivement recommandée. Le couple standard se situe généralement entre 25 et 30 Nm pour les bouchons classiques. Ce serrage contrôlé suffit amplement à écraser le cuivre pour assurer l'étanchéité bouchon de carter sans stresser le métal du bloc moteur.
Guide pratique : Remplacer joint de vidange sans erreur
Maîtriser la théorie est une chose, l'appliquer en est une autre. Voici les étapes pour remplacer joint de vidange comme un professionnel et garantir la propreté de votre intervention.
Préparation des surfaces
Avant de poser le joint neuf, nettoyez méticuleusement la portée du joint sur le carter et sous la tête du bouchon avec un chiffon propre et du nettoyant frein. La moindre impureté (sable, limaille) peut créer un chemin de fuite, peu importe le sens de montage.
L'astuce tactile du vieux mécanicien
Si la luminosité est faible sous la voiture et que vous avez un doute visuel, utilisez le toucher. Passez l'ongle sur les deux faces du joint. La face qui 'accroche' légèrement (le repli) est celle qui doit toucher le bouchon. La face qui glisse parfaitement est celle qui va contre le moteur.
Avis de l'équipe AutoMotoGuide
« En 2026, la fragilité des carters en aluminium ne pardonne plus l'improvisation. Placer le côté lisse contre le moteur est la seule méthode fiable pour garantir l'étanchéité sans risquer de fissurer le filetage par un serrage excessif. »
Maîtriser le sens de montage joint de vidange en cuivre est la signature d'une maintenance sérieuse et réfléchie. En appliquant systématiquement la règle 'Lisse vers Carter, Fendu vers Bouchon', vous éliminez 95% des risques de suintement post-vidange et préservez les filetages fragiles de votre mécanique. Cette rigueur technique différencie le simple bricoleur de l'expert soucieux de la longévité de son véhicule. N'oubliez jamais de remplacer le joint de vidange à chaque opération, car une fois écrasé, ses propriétés élastiques sont nulles. Pour vos prochaines interventions, gardez toujours un assortiment de diamètres standards dans votre caisse à outils ; c'est l'assurance d'une vidange réussie sans stress.
❓Foire Aux Questions (FAQ)
Peut-on réutiliser un joint de vidange en cuivre usagé ?
Non, c'est absolument déconseillé. Le joint en cuivre est une pièce 'sacrificielle' à usage unique. Une fois écrasé lors du premier serrage, il a subi un écrouissage et perd ses capacités de déformation plastique. Le réutiliser garantit presque toujours une fuite d'huile moteur ou oblige à un serrage excessif dangereux pour le carter.
Que faire si mon joint en cuivre est totalement plat des deux côtés ?
Si vous avez un joint en cuivre massif (plat et plein), il n'y a pas de sens de montage spécifique. Il est symétrique et peut être posé indifféremment sur l'une ou l'autre face. Assurez-vous simplement que les surfaces d'appui sont propres.
Quel est le couple de serrage idéal pour un bouchon de vidange ?
Le couple de serrage bouchon de vidange varie selon les véhicules, mais la moyenne standard se situe entre 25 Nm et 30 Nm. Consultez toujours la revue technique de votre auto. Un serrage au 'jugé' est souvent la cause principale des filetages foirés.
Vaut-il mieux un joint cuivre ou un joint bi-matière (avec joint caoutchouc) ?
Cela dépend de la préconisation constructeur. Les joints bi-matière (métal + lèvre caoutchouc) offrent souvent une excellente étanchéité bouchon de carter avec un couple de serrage moindre, ce qui est idéal pour les carters en aluminium fragiles. Cependant, le joint cuivre reste la référence pour sa robustesse thermique.
