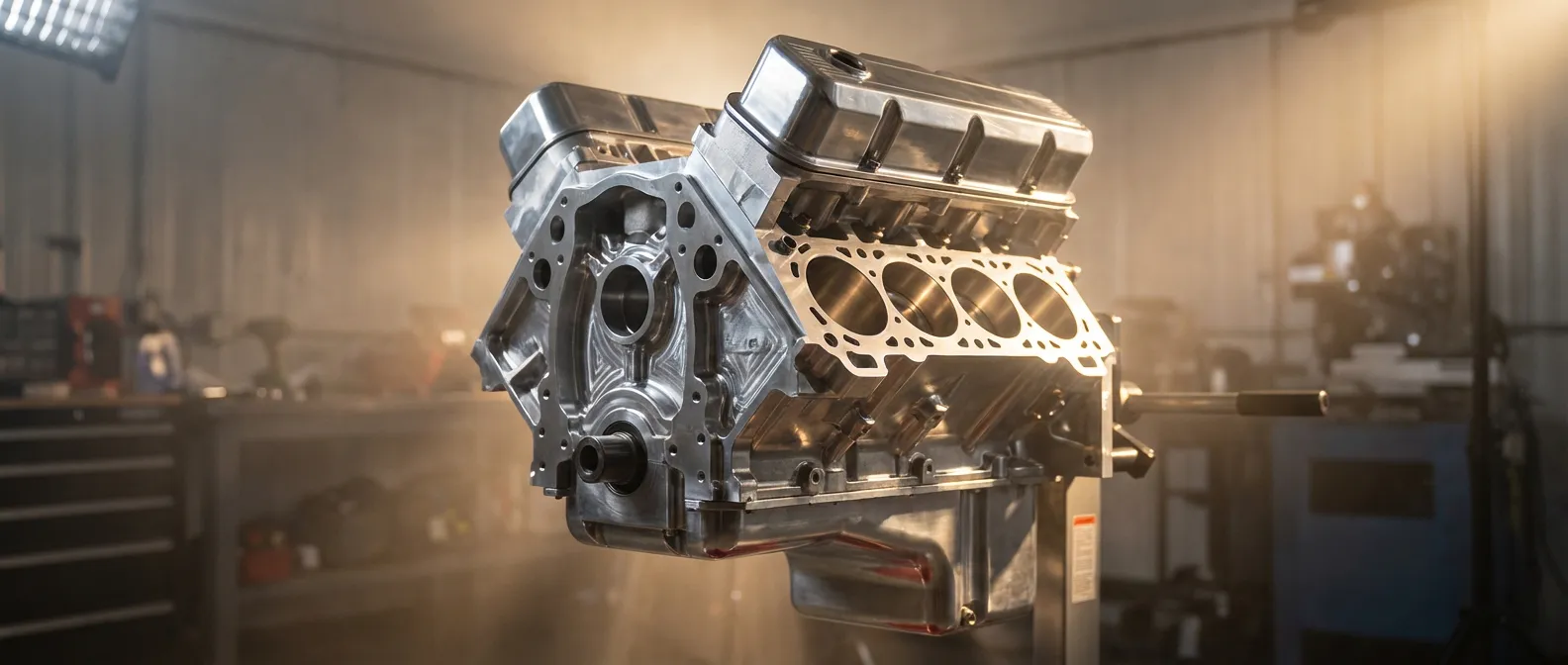

Où se trouve le cylindre numéro 1 sur un moteur ?

L'identification correcte du premier cylindre n'est pas qu'une question de sémantique, c'est la pierre angulaire de tout diagnostic moteur. Le "Cylindre 1" sert de référence absolue pour le calage de la distribution, le réglage du jeu aux soupapes et la synchronisation de l'injection électronique.

Lorsque vous intervenez sur un moteur, l'ECU (le calculateur) se base sur la position du Point Mort Haut (PMH) de ce cylindre spécifique pour orchestrer l'ensemble de la combustion. Une erreur d'identification peut avoir des conséquences désastreuses : remplacement d'une pièce saine alors que la défectueuse reste en place, ou pire, un calage moteur erroné menant à la casse des soupapes. Comprendre où se situe physiquement ce piston est donc la première compétence à maîtriser avant même de saisir une clé dynamométrique.

C'est ici que la confusion règne souvent dans les ateliers. Le monde de l'automobile est divisé en deux écoles principales concernant la numérotation. Il ne s'agit pas d'une simple préférence, mais de standards industriels ancrés dans l'histoire des constructeurs.

Pour éviter de jouer aux devinettes, il existe une méthode visuelle qui fonctionne dans 99% des cas, indépendamment de la marque inscrite sur la calandre. L'objectif est de repérer la façade avant du moteur (la distribution) par opposition à la face arrière (l'accouplement moteur-boîte).

Dès que l'on quitte les 4 cylindres en ligne pour des architectures en V (V6, V8, V10) ou à plat (Boxer), la situation se corse. Ici, nous parlons de "bancs" de cylindres (Bank 1 et Bank 2).

C'est une erreur classique de débutant : penser que le moteur allume les cylindres dans l'ordre 1, puis 2, puis 3, puis 4. C'est faux. Si les pistons bougeaient ainsi, le moteur vibrerait énormément et casserait le vilebrequin.

La numérotation (1, 2, 3, 4) est géographique : c'est l'adresse du cylindre. L'ordre d'allumage moteur est temporel : c'est le moment où l'étincelle jaillit.

Pour un 4 cylindres standard, l'ordre d'allumage est très souvent 1-3-4-2. Cela signifie que :

1. Le cylindre 1 explose.
2. Ensuite le cylindre 3.
3. Puis le cylindre 4.
4. Enfin le cylindre 2.

Comprendre cette nuance est impératif. Si vous inversez deux fils de bougie en pensant suivre la numérotation physique 1-2-3-4, votre moteur tournera sur "trois pattes" ou ne démarrera pas du tout.

Pour les deux-roues, la convention est heureusement plus standardisée. En général, on détermine le cylindre 1 en étant assis sur la moto, de gauche à droite.

Cependant, méfiez-vous du sens de rotation moteur. Si la plupart des moteurs tournent dans le sens horaire (vu face à la distribution), certains constructeurs comme Honda ont produit des moteurs tournant en sens anti-horaire sur certains modèles historiques. Bien que cela n'affecte pas directement l'emplacement du numéro 1, cela modifie le repérage du PMH lors des réglages de distribution.

Au-delà du diagnostic pur, la localisation du cylindre 1 intervient dans l'entretien courant. Lors d'un test de compression, noter les valeurs sur le mauvais numéro dans votre rapport rendra le diagnostic futur impossible. De même, lors d'interventions sur le bas moteur, la rigueur est de mise. N'oubliez pas que l'étanchéité est tout aussi vitale que l'allumage : respecter le sens de montage d'un joint de vidange en cuivre ou le couple de serrage d'une bougie garantit que votre diagnostic précis ne sera pas gâché par une fuite d'huile ou une perte de compression ultérieure.
